جدول شینه مسی

شاید براتون عجیب باشه، ولی انتخاب درست سایز شینه در تابلو برق می‌تونه تفاوت بزرگی تو ایمنی و عملکرد سیستم برق یک ساختمان ایجاد کنه. شینه‌ها همون میله‌های فلزی هستن که جریان برق رو بین فیوزها و تجهیزات توزیع می‌کنن و اگه درست طراحی و نصب نشن، احتمال داغ شدن، اتصال کوتاه و حتی خطر آتش‌سوزی وجود داره.

تو این مقاله، قصد دارم به زبون ساده و مرحله به مرحله توضیح بدم که شینه تابلو برق چی هست، چه انواعی داره، چطور سایز اون رو محاسبه کنیم و از همه مهم‌تر، چطور از جدول محاسبه سایز شینه برای انتخاب درست استفاده کنیم. حتی با یه مثال عملی هم یاد می‌گیریم که چطور این محاسبات رو در دنیای واقعی به کار ببریم.

پس اگه دوست داری تابلو برقت هم ایمن باشه و هم عملکرد بهینه داشته باشه، این مقاله مخصوص خودته!

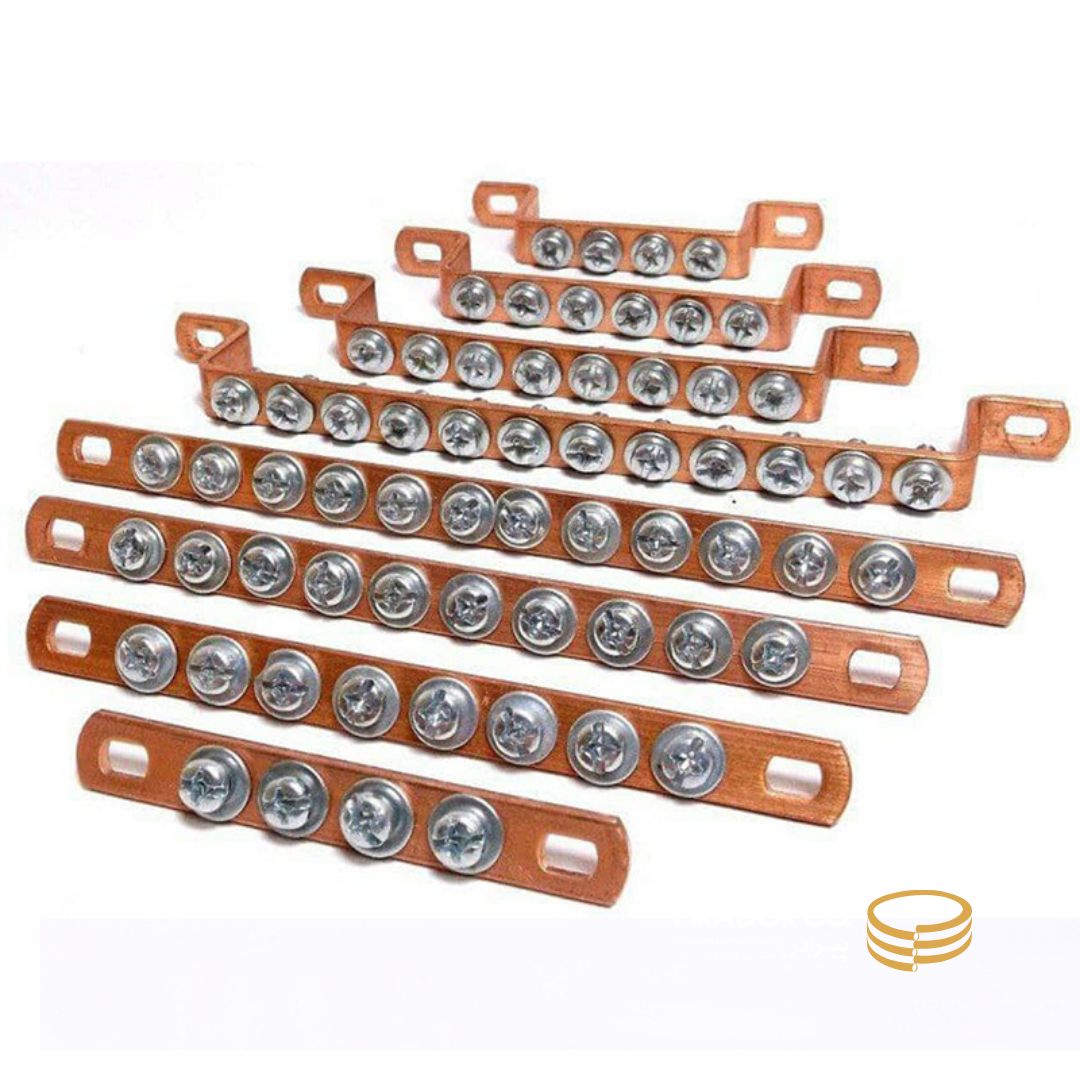

شینه برق، همون میله فلزیه که جریان برق رو بین بخش‌های مختلف تابلو برق منتقل می‌کنه. خیلی وقت‌ها از مس یا آلومینیوم ساخته می‌شه و به شکل تخت یا گرد دیده می‌شه. شاید فکر کنید شینه فقط یه میله ساده‌ست، اما اهمیتش تو تابلو برق خیلی بیشتر از ظاهرش هست!

انواع شینه‌ها

شینه‌ها معمولاً به چند دسته تقسیم می‌شن:

1. شینه مسی: بهترین هدایت جریان رو داره و کمتر داغ می‌کنه.

2. شینه آلومینیومی: سبک‌تره و ارزون‌تره، ولی هادی کمتری نسبت به مس داره.

3. شینه با پوشش عایقی: برای جلوگیری از تماس مستقیم و افزایش ایمنی استفاده می‌شه.

مواد سازنده شینه

همون‌طور که گفتیم، مس و آلومینیوم رایج‌ترین مواد هستن. مس مزایای زیادی مثل رسانایی بالا، مقاومت در برابر خوردگی و طول عمر زیاد داره، اما قیمتش بالاتره. آلومینیوم سبک‌تر و ارزان‌تره، ولی برای جریان‌های بالا باید سایز بزرگ‌تری نسبت به مس داشته باشه تا داغ نشه.

به عبارت ساده‌تر، شینه‌ها مثل “جاده‌های برق” عمل می‌کنن. هرچه این جاده قوی‌تر و پهن‌تر باشه، عبور جریان برق امن‌تر و بدون مشکل انجام می‌شه.

حالا که فهمیدیم شینه چیه و چرا اهمیت داره، وقتشه یاد بگیریم چطور سایز درستش رو محاسبه کنیم. انتخاب سایز مناسب شینه باعث می‌شه جریان برق بدون افت ولتاژ و بدون تولید گرمای زیاد منتقل بشه و تابلو برق ایمن بمونه.

پارامترهای مؤثر بر انتخاب سایز شینه

چند عامل اصلی روی تعیین سایز شینه تأثیر دارن:

• جریان نامی (Rated Current): مقدار جریانی که شینه باید بدون مشکل عبور بده.

• جریان اتصال کوتاه (Short Circuit Current): حداکثر جریانی که ممکنه در لحظه اتصال کوتاه رخ بده.

• دمای محیط و ضریب حرارتی: دمای محیط تابلو و شرایط نصب، روی توان تحمل حرارتی شینه تأثیر می‌ذاره.

• طول و نوع نصب شینه: شینه‌های بلندتر یا شینه‌های با فاصله کمتر از تجهیزات، نیازمند سایز متفاوت هستن.

جریان نامی و جریان اتصال کوتاه

جریان نامی، همون جریانیه که تابلو قراره به‌طور معمول ازش عبور بده. مثلاً اگه تابلو برق یه ساختمان مسکونی هست و کل مصرف برق اون 100 آمپر باشه، جریان نامی شینه حداقل باید همین مقدار باشه یا کمی بالاتر.
جریان اتصال کوتاه، همون جریان لحظه‌ایه که ممکنه وقتی یه کابل خراب یا فیوز عمل نکرده رخ بده. شینه باید توان تحمل این جریان لحظه‌ای رو داشته باشه تا آسیب نبینه یا ذوب نشه.

دمای محیط و ضریب حرارتی

شینه‌ها وقتی جریان عبور می‌کنن، گرما تولید می‌کنن. اگه دمای محیط بالا باشه یا تابلو در جای بسته نصب شده باشه، شینه باید بزرگ‌تر انتخاب بشه تا حرارت بیش از حد تولید نشه.

به عبارت ساده، محاسبه سایز شینه مثل انتخاب کفش برای پا هست: اگه کوچک باشه، فشار میاره و آسیب می‌بینی؛ اگه بزرگ باشه، راحتی و ایمنی رو تضمین می‌کنه!

یکی از راحت‌ترین روش‌ها برای تعیین سایز شینه، استفاده از جدول محاسبه سایز شینه تابلو برق هست. این جدول براساس جریان نامی، جریان اتصال کوتاه و جنس شینه (مسی یا آلومینیومی) سایز مناسب رو مشخص می‌کنه.

نحوه استفاده از جدول

استفاده از جدول خیلی ساده است:

1. ابتدا جریان نامی مدار رو مشخص می‌کنیم.

2. جنس شینه (مس یا آلومینیوم) رو انتخاب می‌کنیم.

3. با توجه به جریان نامی و جریان اتصال کوتاه، سایز شینه مناسب رو از جدول پیدا می‌کنیم.

4. در نهایت ضریب حرارتی محیط رو در نظر می‌گیریم تا سایز نهایی مطمئن باشه.

به عبارت ساده، جدول شینه مثل یه نقشه راه عمل می‌کنه: فقط کافیه جریان مورد نیاز و جنس شینه رو بدونی تا مسیر درست انتخاب بشه.

مثال عملی

فرض کنید یه تابلو برق با جریان نامی 200 آمپر داریم و قصد داریم شینه مسی انتخاب کنیم:

• از جدول پیدا می‌کنیم که شینه مسی با عرض 10 میلی‌متر و ضخامت 5 میلی‌متر توان عبور جریان 200 آمپر رو داره.

• اگر جریان اتصال کوتاه هم زیاد باشه یا محیط گرم باشه، ممکنه لازم باشه ضخامت یا عرض شینه کمی بیشتر انتخاب بشه.

با این روش می‌تونیم بدون آزمون و خطا، ایمنی و کارایی تابلو برق رو تضمین کنیم.

خب، تا اینجا با هم یاد گرفتیم که شینه تابلو برق چیه، چه انواعی داره و چرا انتخاب سایز درستش اینقدر مهمه. فهمیدیم که شینه‌ها مثل جاده‌های برق عمل می‌کنن و اگه درست طراحی نشن، جریان برق نمی‌تونه به‌خوبی عبور کنه و حتی ممکنه خطر آتش‌سوزی و آسیب به تجهیزات پیش بیاد.

استفاده از جدول محاسبه سایز شینه هم باعث می‌شه بدون آزمون و خطا، سایز مناسب شینه رو انتخاب کنیم و تابلو برق هم ایمن و هم بهینه باشه. همین‌طور رعایت نکات ایمنی و استانداردها، مثل انتخاب جنس درست، در نظر گرفتن جریان نامی و جریان اتصال کوتاه و توجه به دمای محیط، می‌تونه عمر تابلو و تجهیزات ما رو افزایش بده و هزینه‌های تعمیر و نگهداری رو کم کنه.

به عبارت ساده، انتخاب شینه مناسب نه تنها ایمنی تابلو برق رو تضمین می‌کنه، بلکه باعث می‌شه انرژی بدون اتلاف و جریان بدون مشکل بین تجهیزات توزیع بشه. پس دفعه بعد که به تابلو برق نگاه می‌کنید، یادتون باشه که هر شینه کوچک، یه نقش بزرگ تو ایمنی و عملکرد سیستم داره!
