کلاف مسی

“Pancake Copper Tube”

تحلیل قیمت محصول
تماس با ما

مشخصات عمومی محصول

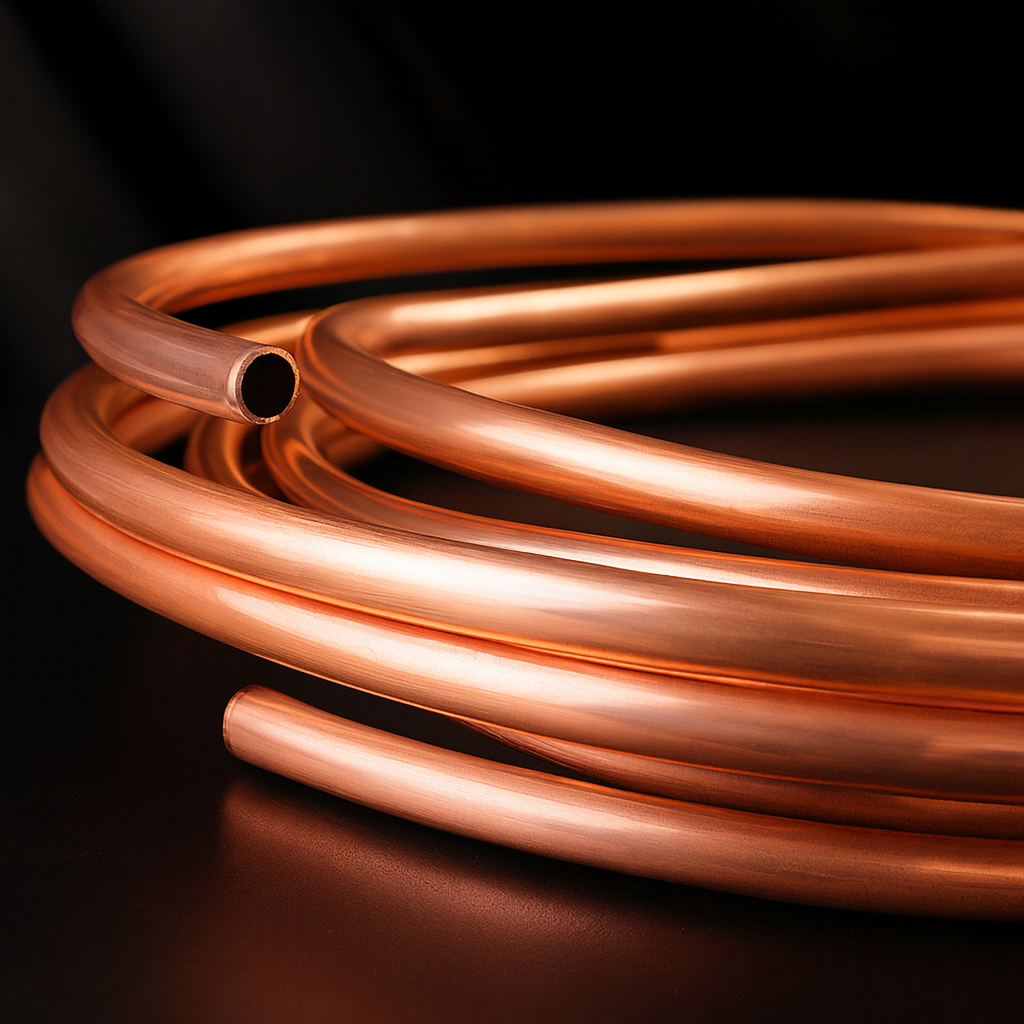

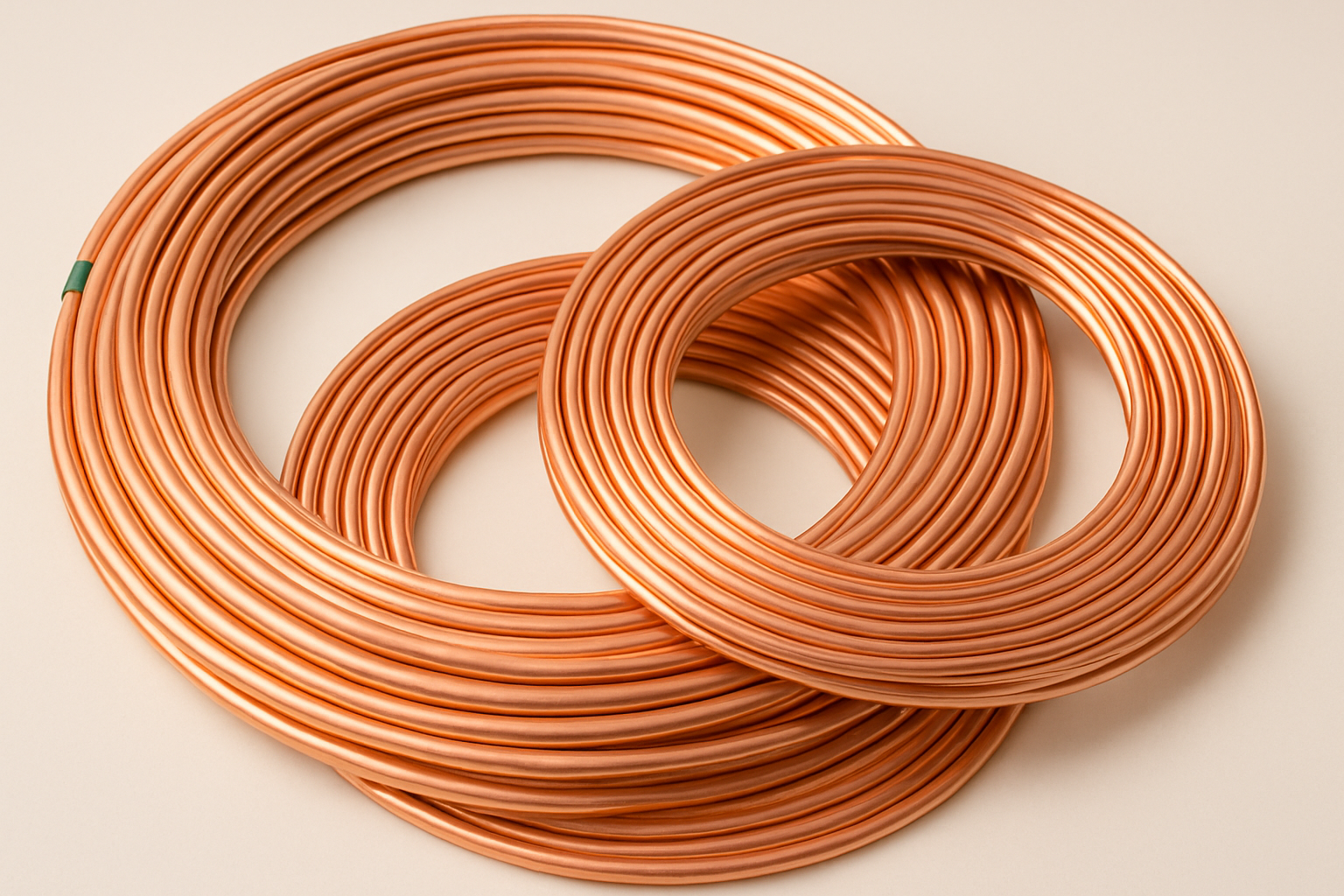

لوله مسی پنکیک  Cu-Dhp 99,9% copper pipe (EN 12735-1) آنیل شده به شکل پیچشی، همراه با مقاومت بالا در برابر خوردگی، عمدتاً در صنعت تهویه مطبوع و تبرید و نصب استفاده میشود.

کاربرد محصول

کویل های پنکیک که عمدتا در بازار تهویه مطبوع و تبرید استفاده می ‌شوند، در بخش هایی مانند صنایع خودرو سازی و نیز پزشکی نیز قابل استفاده می باشند.

لوله های کلاف مس پنکیک مخصوصاً جهت کاربردهای زیر مناسب هستند:

1) تهویه مطبوع و تبرید
2) استفاده از تبادل حرارتی
3) لوله اتصال
4) توزیع
5) حفاظت از آتش، خورشیدی، سوخت / نفت سوخت
6) گاز طبیعی، گاز مایع (LP).
7) تهویه مطبوع، ذوب برف، تخلیه، زباله، لوله کشی دریچه

جدول های محصول

لوله مسی کلاف نرم عمدتا در سایزها و ضخامتهای مشخصی تولید و عرضه میگردند.
جدول زیر گویای این ابعاد بصورت کلی میباشد:

Pancake Copper Tube Routine Diameter
طول کلاف بر حسب متر ضخامت دیواره بر حسب میلیمتر ضخامت دیواره بر حسب اینچ قطرخارجی لوله بر حسب میلیمتر قطرخارجی لوله بر حسب اینچ
(m) (mm) (inch) (mm) (inch)
15 – 50 0.63 0.025 6.35 1/4
15 – 50 0.75 0.030
15 0.4 0.016 9.52 3/8
15 0.45 0.018
15 – 50 0.63 0.025
15 – 50 0.75 0.030
15 – 50 0.8 0.032
15 – 50 1 0.039
15 0.4 0.016 12/7 1/2
15 0.45 0.018
15 – 50 0.63 0.025
15 – 50 0.75 0.030
15 – 50 0.8 0.032
15 – 50 1 0.039
15 – 50 0.63 0.025 15/87 5/8
15 – 50 0.75 0.030
15 – 50 0.8 0.032
15 – 50 1 0.039
15 – 50 1.24 0.049
15-30 0.63 0.025 19/05 3/4
15-30 0.75 0.030
15-30 0.8 0.032
15-30 1 0.039
15-30 1.24 0.049
15-30 0.8 0.032 22/22 7/8
15-30 1 0.039
15-30 1.24 0.049

مشخصات استاندارد  لوله‌های مسی بدون درز کلاف جهت تولید و نصب سیستم‌های تهویه مطبوع و تبرید (ACR)

جدول زیر ابعاد و مشخصات فیزیکی لوله‌های مسی کلاف پنکیک بدون درز جهت تولید و نصب سیستم‌های تهویه مطبوع و تبرید  مطابق با استادندار  ASTM B22-19  را نشان می‌هد.

 Standard Dimensions and Weights, and Tolerances in Diameter and Wall Thickness for Coil Length
Tolerances

Weight,

(Kg/m) lb/ft

Wall Thickness,

(mm) in.

Outside Diameter,

(mm) in.

 Standard Size, in.
Wall Thickness, Plus and Minus,(mm) in.

Average Outside
Diameter, Plus and Minus,

(mm) in.
0.003 (0.08)  0.002 (0.051) 0.0575 (0.0856) 0.030 (0.762) 0.187 (4.75) 3⁄16
0.003 (0.08) 0.002 (0.051) 0.0804 (0.120)  0.030 (0.762) 0.250 (6.35) 1/4
 0.003 (0.08)  0.002 (0.051) 0.109 (0.162) 0.032 (0.813)  0.312 (7.92) 5/16
0.003 (0.08) 0.002 (0.051) 0.134 (0.199)  0.032 (0.813) 0.375 (9.52) 3/8
 0.003 (0.08) 0.002 (0.051) 0.182 (0.271)  0.032 (0.813) 0.500 (12.7) 1/2
0.004 (0.11) 0.002 (0.051)  0.251 (0.373)  0.035 (0.889)  0.625 (15.9) 5/8
 0.004 (0.11) 0.0025 (0.064) 0.305 (0.454)  0.035 (0.889) 0.750 (19.1) 3/4

محصولات جانبی برودتی

  • عایق الاستومری

اتلاف حرارت در اختلاف دمای مختلف بین لوله و هوای محیط برای لوله‌های مسی ۱/۲ تا 3 اینچی در زیر نشان داده شده است.

Copper Tubes – Uninsulated Heat Losses
Heat loss for the fluid inside pipe Heat loss for the fluid inside pipe Nominal bore
(Btu/hr ft) Temperature difference (oC)
99 68 48 55 38 22 (inch) (mm)
47 34 22 45 32 21 1/2 15
64 45 29 60 43 28 5/8 22
79 56 36 76 53 34 7/8 28
93 67 43 89 64 41 1.1/8 35
108 77 49 104 74 47 1.3/8 42
136 97 62 131 93 59 1.5/8 54
162 116 74 156 111 71 2.5/8 67
189 135 87 181 129 83 3.1/8 76
