مقدمه

مس یکی از مهم‌ترین فلزات مورد استفاده در صنایع حرارتی، برودتی، الکتریکی و تأسیساتی است. ویژگی‌هایی مانند هدایت حرارتی بالا، مقاومت مناسب در برابر خوردگی، شکل‌پذیری عالی و دوام طولانی باعث شده است محصولات مسی نقش کلیدی در ساخت تجهیزات صنعتی داشته باشند.

در میان انواع محصولات مسی، کویل مسی LWC یکی از محصولات تخصصی و پرکاربرد در صنایع تولید تجهیزات تهویه مطبوع، چیلر، کندانسور، اواپراتور و انواع مبدل‌های حرارتی محسوب می‌شود.

کویل مسی LWC برخلاف کلاف‌های معمولی مسی، برای استفاده در خطوط تولید صنعتی و فرآیندهای اتوماتیک طراحی شده است و به دلیل نحوه پیچش منظم، کیفیت سطح بالا و قابلیت استفاده مستقیم در تولید انبوه، مورد توجه بسیاری از سازندگان تجهیزات HVAC قرار گرفته است.

در این مقاله از مجموعه پیرادر بررسی می‌کنیم که کویل مسی LWC چیست، چه تفاوتی با سایر محصولات مسی دارد، چه کاربردهایی دارد و هنگام خرید آن باید به چه نکاتی توجه کرد.

کویل مسی LWC مخفف عبارت:

Level Wound Coil

به معنی کویل با پیچش منظم و لایه‌بندی‌شده است.

در این نوع محصول، لوله مسی به صورت دقیق و یکنواخت در چندین لایه روی یک قرقره یا بسته‌بندی صنعتی پیچیده می‌شود. این روش باعث می‌شود لوله بدون پیچ‌خوردگی، تغییر شکل یا آسیب سطحی، برای استفاده در خطوط تولید آماده باشد.

کویل‌های LWC معمولاً توسط کارخانه‌هایی استفاده می‌شوند که نیاز به مصرف حجم بالای لوله مسی در فرآیند تولید دارند.

برخلاف لوله‌های مسی شاخه‌ای که در طول‌های محدود تولید و عرضه می‌شوند، کویل LWC امکان استفاده پیوسته و سریع‌تر در تجهیزات صنعتی را فراهم می‌کند.

اگرچه هر دو محصول به شکل رول‌شده عرضه می‌شوند، اما از نظر کاربرد و فرآیند تولید تفاوت‌های مهمی دارند.

کویل مسی LWC:

• برای تولید صنعتی و کارخانه‌ای طراحی شده است.
• دارای پیچش کاملاً منظم و مهندسی‌شده است.
• معمولاً روی قرقره‌های صنعتی بسته‌بندی می‌شود.
• برای دستگاه‌های اتوماتیک مناسب‌تر است.
• پرت مواد در فرآیند تولید را کاهش می‌دهد.
• سرعت تولید خطوط صنعتی را افزایش می‌دهد.

کلاف مسی معمولی:

• بیشتر برای پروژه‌های تأسیساتی و اجرایی استفاده می‌شود.
• معمولاً در طول‌های مشخص عرضه می‌شود.
• مناسب نصب‌های دستی و کارگاهی است.
• بیشتر در سیستم‌های لوله‌کشی کولر گازی، تهویه و پروژه‌های ساختمانی کاربرد دارد.

بنابراین انتخاب بین این دو محصول به نوع مصرف بستگی دارد؛ برای کارخانه‌های تولیدکننده تجهیزات، معمولاً کویل LWC گزینه مناسب‌تری است.

تولید کویل مسی LWC شامل چند مرحله مهم است:

۱. آماده‌سازی مس اولیه

فرآیند تولید معمولاً با استفاده از مس با خلوص بالا آغاز می‌شود. کیفیت ماده اولیه تأثیر مستقیمی بر:

• انتقال حرارت
• مقاومت مکانیکی
• کیفیت سطح لوله
• عمر کاری محصول

دارد.

۲. تولید لوله مسی

مس پس از ذوب و شکل‌دهی اولیه، طی فرآیندهای اکستروژن و کشش سرد به لوله مسی تبدیل می‌شود.

در این مرحله پارامترهایی مانند:

• قطر خارجی
• ضخامت دیواره
• یکنواختی سطح داخلی و خارجی

کنترل می‌شوند.

۳. آنیل کردن لوله

برای افزایش انعطاف‌پذیری، لوله تحت عملیات حرارتی قرار می‌گیرد.

این مرحله باعث می‌شود لوله:

• قابلیت خم‌کاری بهتری داشته باشد.
• در فرآیند تولید تجهیزات راحت‌تر استفاده شود.
• احتمال ترک یا شکست کاهش یابد.

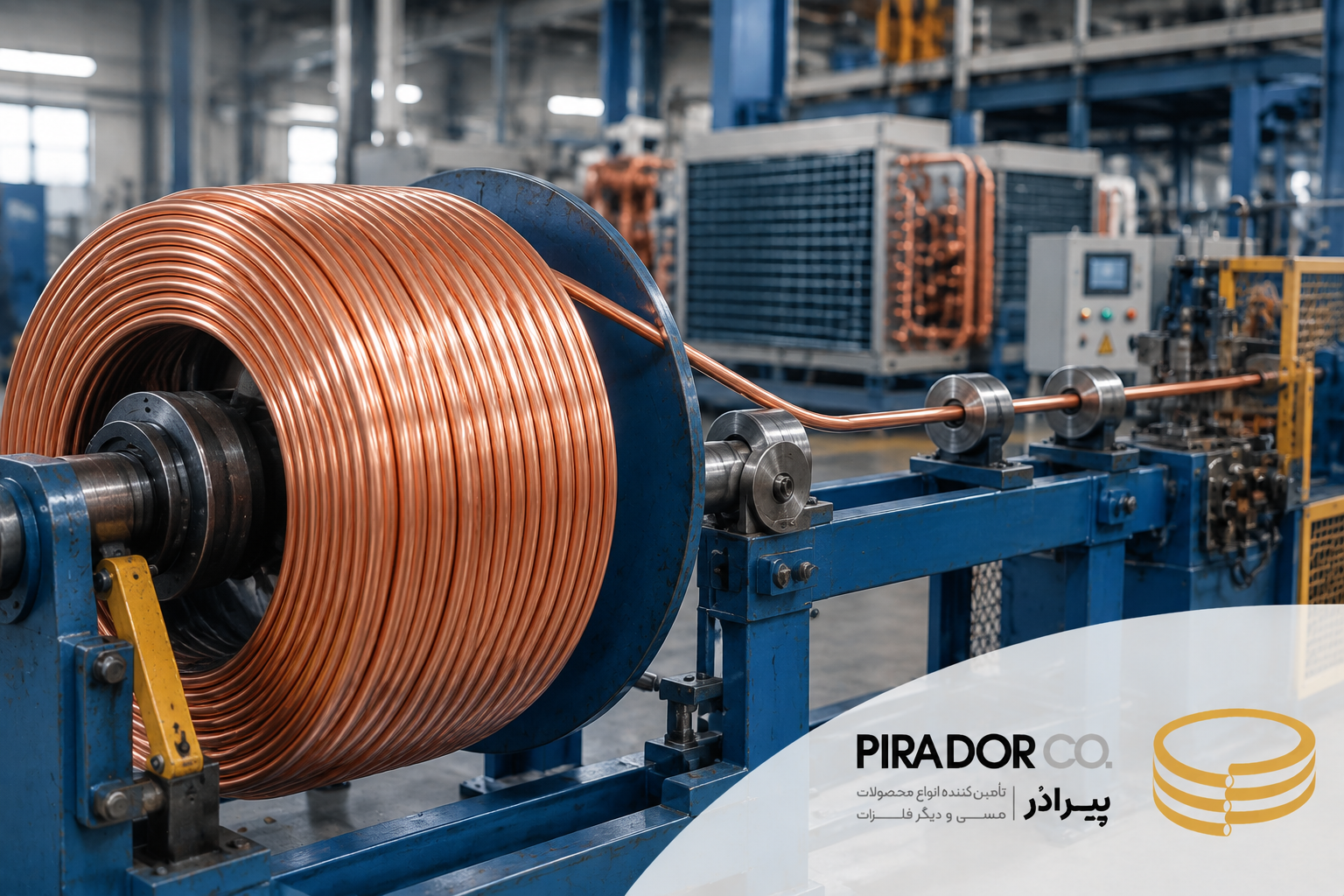

۴. پیچش لایه‌ای روی قرقره

در مرحله نهایی، لوله مسی با دستگاه‌های مخصوص به صورت Level Wound Coil پیچیده می‌شود.

این نوع پیچش باعث می‌شود:

• باز شدن لوله آسان‌تر باشد.
• سرعت مصرف در خط تولید افزایش یابد.
• آسیب مکانیکی کاهش پیدا کند.

کویل‌های مسی LWC در مشخصات مختلفی تولید می‌شوند که انتخاب آن‌ها به نوع پروژه و کاربرد بستگی دارد.

مهم‌ترین پارامترهای فنی عبارتند از:

قطر خارجی لوله

قطر لوله یکی از اصلی‌ترین عوامل انتخاب کویل مسی است.

قطرهای رایج در صنایع برودتی شامل:

• ۶.۳۵ میلی‌متر
• ۹.۵۲ میلی‌متر
• ۱۲.۷ میلی‌متر
• ۱۵.۸۸ میلی‌متر
• ۱۹.۰۵ میلی‌متر

و سایزهای سفارشی صنعتی هستند.

ضخامت دیواره

ضخامت لوله بر اساس:

• فشار کاری سیستم
• نوع مبرد
• شرایط عملکرد تجهیزات

انتخاب می‌شود.

نوع مس مورد استفاده

در صنایع HVAC معمولاً از مس با خلوص بالا مانند:

C12200 / TP2 Copper

استفاده می‌شود.

حالت سختی لوله

کویل‌های LWC معمولاً در حالت:

• Soft Annealed

تولید می‌شوند تا قابلیت فرم‌دهی مناسبی داشته باشند.

انتخاب صحیح کویل مسی LWC به عواملی مانند قطر خارجی، ضخامت دیواره و درواقع وزن و ابعاد لوله مسی، نوع آلیاژ و شرایط کاری پروژه بستگی دارد.

کیفیت کویل مسی LWC باید مطابق استانداردهای معتبر جهانی باشد.

برخی از استانداردهای مهم:

استاندارد ASTM B280

یکی از استانداردهای مهم برای لوله‌های مسی مورد استفاده در سیستم‌های تهویه مطبوع و تبرید است.

این استاندارد مشخصات مربوط به:

• ابعاد
• کیفیت سطح
• خواص مکانیکی

را مشخص می‌کند.

استاندارد ASTM B88

برای لوله‌های مسی عمومی کاربرد دارد و در برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

استاندارد EN 12735

استاندارد اروپایی مربوط به لوله‌های مسی مورد استفاده در سیستم‌های تهویه مطبوع و تبرید است.

برای آشنایی بیشتر با استانداردهای رایج محصولات مسی و معیارهای کنترل کیفیت، می‌توانید راهنمای استانداردهای لوله مسی را مطالعه نمایید.

چیلرها برای انتقال حرارت به لوله‌هایی با:

• رسانایی حرارتی بالا
• مقاومت مناسب
• عمر طولانی

نیاز دارند.

کویل مسی LWC در بخش‌هایی مانند:

• اواپراتور چیلر
• کندانسور
• مدارهای انتقال مبرد

استفاده می‌شود.

کندانسور وظیفه دفع حرارت مبرد را دارد.

مس به دلیل ضریب انتقال حرارت بالا، یکی از بهترین گزینه‌ها برای ساخت کویل‌های کندانسوری است.

استفاده از کویل LWC باعث:

• کاهش زمان تولید
• کاهش پرت لوله
• افزایش راندمان مونتاژ

می‌شود.

در مبدل‌های حرارتی، انتقال سریع حرارت اهمیت زیادی دارد.

کویل مسی LWC برای تولید:

• مبدل‌های حرارتی پوسته و لوله
• کویل‌های حرارتی
• تجهیزات سرمایشی

کاربرد دارد.

کارخانه‌های تولیدکننده:

• یخچال صنعتی
• یخچال فروشگاهی
• تجهیزات سرمایشی

از کویل‌های LWC برای افزایش سرعت تولید و کاهش عملیات دستی استفاده می‌کنند.

۱. کاهش پرت مواد

پیچش منظم باعث می‌شود مصرف لوله دقیق‌تر انجام شود و دورریز کاهش پیدا کند.

۲. افزایش سرعت تولید

در خطوط تولید صنعتی، استفاده از کویل LWC باعث کاهش توقف دستگاه‌ها و افزایش بهره‌وری می‌شود.

۳. کیفیت سطح بهتر

پیچش کنترل‌شده احتمال:

• خط و خش
• تغییر شکل
• آسیب مکانیکی

را کاهش می‌دهد.

۴. مناسب برای تولید انبوه

برای کارخانه‌هایی که مصرف بالای لوله مسی دارند، کویل LWC گزینه اقتصادی‌تری است.

قیمت این محصول به عوامل مختلفی وابسته است:

قیمت جهانی مس

مهم‌ترین عامل قیمت‌گذاری، قیمت جهانی مس در بازارهای بین‌المللی مانند LME است.

وزن و ابعاد کویل

هرچه:

• قطر لوله بیشتر باشد.
• ضخامت افزایش یابد.
• وزن کویل بیشتر شود.

قیمت نهایی تغییر می‌کند.

کیفیت و استاندارد تولید

محصولات دارای استانداردهای معتبر معمولاً ارزش بالاتری دارند.

شرایط بازار داخلی

عوامل موثر دیگر:

• نرخ ارز
• هزینه حمل
• میزان عرضه و تقاضا
• شرایط واردات

هستند.

هنگام خرید کویل مسی LWC باید به موارد زیر توجه شود:

۱. مشخص کردن کاربرد نهایی

ابتدا باید مشخص شود محصول برای چه تجهیزی استفاده می‌شود:

• چیلر
• کندانسور
• اواپراتور
• مبدل حرارتی
• خط تولید برودتی

۲. بررسی مشخصات فنی

موارد زیر باید قبل از خرید مشخص شود:

• قطر خارجی
• ضخامت دیواره
• طول یا وزن کویل
• گرید مس
• استاندارد تولید

۳. خرید از تامین‌کننده معتبر

در پروژه‌های صنعتی، کیفیت محصول اهمیت زیادی دارد زیرا کوچک‌ترین مشکل در لوله مسی می‌تواند باعث:

• نشتی سیستم
• کاهش راندمان
• افزایش هزینه تعمیرات

شود.

هنگام استعلام قیمت کویل LWC چه اطلاعاتی ارسال کنیم؟

و موارد زیر را بیاوریم:

• قطر خارجی
• ضخامت دیواره
• نوع دقیق لوله مسی مدنظر
• وزن مورد نیاز
• استاندارد
• تعداد/تناژ
• نوع بسته‌بندی
• مقصد

کویل مسی LWC یکی از محصولات تخصصی صنعت مس است که به‌طور ویژه برای استفاده در خطوط تولید صنعتی و تجهیزات حرارتی و برودتی طراحی شده است.

ساختار پیچش منظم، کیفیت سطح بالا و قابلیت استفاده در فرآیندهای اتوماتیک باعث شده این محصول در صنایع:

• چیلرسازی
• تهویه مطبوع
• مبدل‌های حرارتی
• تجهیزات سرمایشی

اهمیت زیادی پیدا کند.

انتخاب صحیح کویل مسی LWC بر اساس استاندارد، مشخصات فنی و نیاز پروژه می‌تواند باعث افزایش راندمان تولید، کاهش هزینه‌ها و افزایش طول عمر تجهیزات شود.

کویل مسی LWC چیست؟

کویل مسی LWC یا Level Wound Coil نوعی لوله مسی است که به‌صورت منظم و لایه‌ای روی قرقره یا بسته‌بندی صنعتی پیچیده می‌شود. این ساختار باعث می‌شود لوله برای استفاده در خطوط تولید صنعتی و فرآیندهای اتوماتیک، به‌ویژه در صنایع تهویه مطبوع و تبرید، مناسب باشد.

تفاوت کویل مسی LWC و کلاف مسی چیست؟

کویل مسی LWC با پیچش منظم و کنترل‌شده برای استفاده در خطوط تولید صنعتی طراحی می‌شود و معمولاً امکان تغذیه پیوسته‌تر خطوط تولید را فراهم می‌کند. کلاف مسی معمولی بیشتر برای کاربردهای تأسیساتی، اجرایی و نصب‌های دستی مورد استفاده قرار می‌گیرد. انتخاب بین این دو محصول به نوع کاربرد، تجهیزات تولید و مشخصات مورد نیاز پروژه بستگی دارد.

کویل مسی LWC در چه تجهیزاتی استفاده می‌شود؟

کویل مسی LWC در تولید و ساخت تجهیزات مختلف حرارتی و برودتی از جمله چیلر، کندانسور، اواپراتور، مبدل‌های حرارتی، تجهیزات تهویه مطبوع و برخی تجهیزات سرمایشی استفاده می‌شود. استفاده از این نوع کویل در خطوط تولید صنعتی می‌تواند به افزایش سرعت مونتاژ و کاهش عملیات دستی کمک کند.

استاندارد مهم کویل مسی LWC چیست؟

استاندارد مورد نیاز به نوع لوله، کاربرد و مشخصات فنی محصول بستگی دارد. ASTM B280 و EN 12735 از استانداردهای مهم مرتبط با لوله‌های مسی مورد استفاده در سیستم‌های تهویه مطبوع و تبرید هستند. هنگام خرید باید علاوه بر نام استاندارد، مشخصات دقیق محصول و انطباق آن با کاربرد موردنظر بررسی شود.

قیمت کویل مسی LWC چگونه تعیین می‌شود؟

قیمت کویل مسی LWC به عواملی مانند قیمت جهانی مس، قطر خارجی لوله، ضخامت دیواره، گرید مس، وزن کویل، استاندارد تولید، مقدار سفارش، هزینه حمل و شرایط بازار و ارز بستگی دارد. به همین دلیل برای اعلام قیمت دقیق، باید مشخصات فنی و مقدار مورد نیاز محصول مشخص باشد.

برای خرید کویل مسی LWC چه مشخصاتی باید اعلام شود؟

برای استعلام قیمت و تأمین کویل مسی LWC بهتر است اطلاعاتی مانند قطر خارجی، ضخامت دیواره، گرید مس، حالت سختی، استاندارد موردنظر، وزن یا مقدار سفارش، نوع بسته‌بندی و مقصد تحویل مشخص شود. هرچه اطلاعات فنی دقیق‌تر باشد، امکان ارائه پیشنهاد متناسب با نیاز پروژه نیز بیشتر خواهد بود.

آیا کویل مسی LWC برای خرید عمده مناسب است؟

بله. کویل LWC به‌طور ویژه برای مصرف صنعتی و خطوط تولید با حجم مصرف بالا مناسب است. پیچش منظم و امکان استفاده در فرآیندهای تولید نیمه‌اتوماتیک یا اتوماتیک، آن را به گزینه‌ای مناسب برای کارخانه‌های تولیدکننده تجهیزات برودتی و تهویه مطبوع تبدیل می‌کند.

کویل مسی LWC معمولاً از چه نوع مسی ساخته می‌شود؟

در کاربردهای برودتی و تهویه مطبوع، استفاده از مس با خلوص بالا رایج است و گریدهایی مانند C12200 در این حوزه کاربرد دارند. انتخاب گرید نهایی باید بر اساس استاندارد، کاربرد و مشخصات فنی مورد نیاز تولیدکننده تجهیزات انجام شود.
